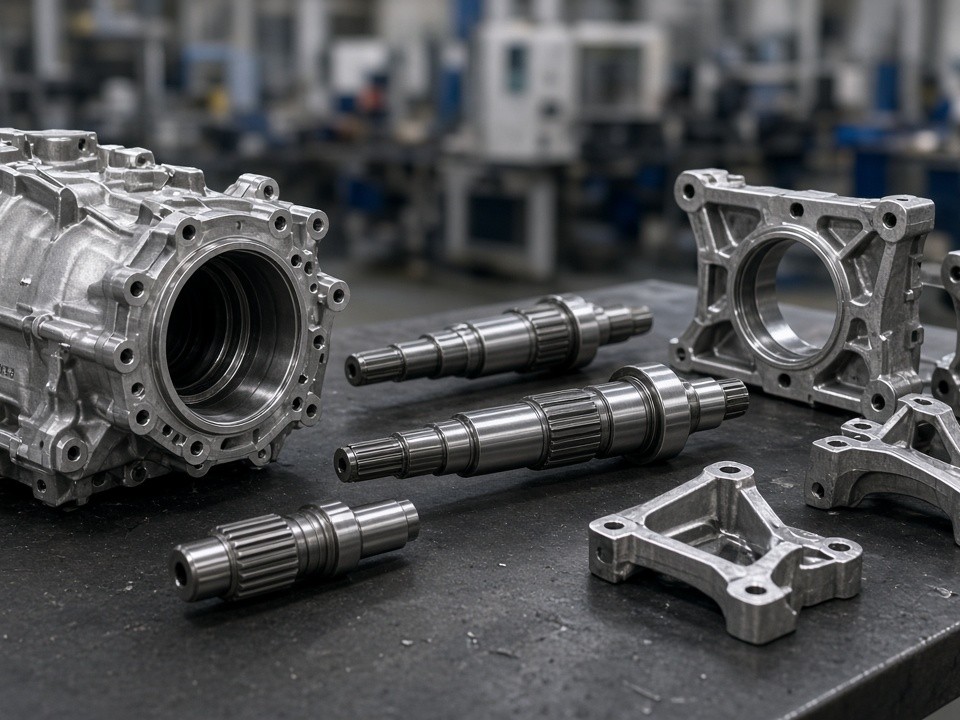

Componentes para Tren Motriz y Chasis
PartsMake fabrica componentes de alta carga estructural y dinámica para sistemas de motor de combustión interna y chasis de alto desempeño. Mecanizado de precisión en aleaciones aeroespaciales de aluminio, acero 17-4 PH y aceros de aleación con verificación CMM y pruebas de fatiga dinámica.
±0.005 mm
Tolerancia en sellado
<0.8 g·mm/kg
Desbalance residual
100% CMM
Inspección Zeiss
Requisitos de Carga y Vida Útil en Aplicaciones Críticas
Los componentes del tren motriz y tren de rodaje operan bajo condiciones extremas de fatiga cíclica, resonancia mecánica y esfuerzos cortantes severos. Cumplimos las directrices IATF 16949 para asegurar estabilidad metalúrgica y resistencia torsional.
Soportes de Motor en Aluminio
Mecanizados en 6061-T6 y 7075-T6. Sometidos a pruebas de resistencia que garantizan una vida útil superior a 250,000 ciclos de carga alterna sin microfisuras por fatiga en los puntos de amarre.
Pernos de Rótula para Brazo de Control
Fabricados en acero 17-4 PH H900 con resistencia a tracción y desgaste superficial. Diámetros de sellado controlados a ±0.005 mm para prevenir ingreso de contaminantes y rotura por cizallamiento.
Ejes Estriados de Transmisión
Aleación SAE 8620 con perfil de estría clase IT6. Exigente balanceo dinámico para limitar el desbalance residual a niveles inferiores a 0.8 g·mm/kg, erradicando armónicos y vibración en cabina.
Procesos de Fabricación y Maquinado Avanzado
Equipamiento de alta rigidez para soportar geometrías multieje con tolerancias micrométricas y acabados superficiales aptos para ensamble directo en línea (OEM y Tier 1).
Centros de 5 Ejes DMG Mori y Haas
Optimizado para soportes de motor de aluminio de geometría intrincada en una sola sujeción, reduciendo errores acumulados de amarre.
Torneado Suizo (Swiss-Type)
Mecanizado de pernos esféricos y pernos de suspensión con control dimensional de ±0.005 mm y excelente acabado en zonas de sellado elastomérico.
Corte por Hilo (Wire EDM)
Generación de ranuras internas, chaveteros ciegos y perfiles estriados de acople sin inducir esfuerzos residuales térmicos ni rebabas de fresado.
Rectificado CNC Exterior/Interior
Rectificado de diámetros de apoyo y estrías para lograr rugosidades Ra 0.4 µm con concentricidad estricta inferior a 0.01 mm.
Matriz Técnica: Capacidad Instalada y Controles de Proceso
Todos los lotes se someten a control de proceso estadístico (Cp, Cpk) con trazabilidad completa de colada y tratamiento térmico.
| Componente | Material | Tolerancia Crítica | Prueba de Fatiga | Balanceo / Inspección | Plazo DDP (México) |
|---|---|---|---|---|---|
| Soporte motor aluminio | 6061-T6 / 7075-T6 | ±0.02 mm en agujeros | 300 000 ciclos a 4.5 kN | Inspección CMM por muestreo | 12 - 16 días |
| Perno rótula brazo control | 17-4 PH H900 | ±0.005 mm diámetro | 500 000 ciclos a 8 kN | CMM 100% en puntos críticos | 10 - 14 días |
| Eje estriado transmisión | SAE 8620 | Estría DIN/ANSI IT6 | Dinámica 10^6 ciclos | <0.8 g·mm/kg (Balanceo dinámico) | 14 - 18 días |
* Los plazos DDP consideran tratamiento térmico especializado, acabado superficial y liberación formal de carpeta PPAP Nivel 3.
Escalamiento por Volumen y Cadena de Suministro IMMEX
Adaptamos la estrategia de maquinado según la madurez de su programa de producción:
Lotes Piloto y Prototipos (50 a 300 piezas)
Mecanizado simultáneo de 5 ejes y EDM por hilo. Sin costos de herramentales duros iniciales, entregando lotes validados en 10 días para pruebas en banco.
Producción en Serie (800 a 2,000 piezas mensuales)
Transferencia programada a celdas de torneado suizo continuo y fresadoras de 5 ejes paletizadas para asegurar repetibilidad y abatimiento de costo unitario.
Para empresas con registro IMMEX en los corredores industriales de Monterrey, Saltillo, Bajío o Silao, gestionamos logística DDP con expedición de pedimento virtual (V1) para una recepción transparente en su planta.
Aseguramiento de Calidad IATF 16949
Cada entrega cuenta con un expediente de calidad completo para auditoría inmediata:
- ✓ Certificado de Material (MTR): Análisis químico y ensayos mecánicos trazables a número de colada ASTM.
- ✓ Reporte Dimensional Zeiss CMM: Registro del 100% de cotas críticas y GD&T solicitadas en plano.
- ✓ Certificado de Ensayos Dinámicos: Resultados de vida a fatiga por ciclos y balanceo residual certificados.
- ✓ Hoja de Ruta de Parámetros: Registro de setup de máquina y firma operativa por turno de fabricación.
Preguntas Frecuentes sobre Fabricación y Validación
Consulte detalles operativos sobre control de calidad, materiales y logística en territorio nacional.
Solicite su Cotización Técnica
Envíe sus planos técnicos (STEP, IGES o PDF con tolerancias), volumen anual estimado y plazo requerido. Un ingeniero de manufactura revisará el proyecto en menos de 24 horas hábiles.
